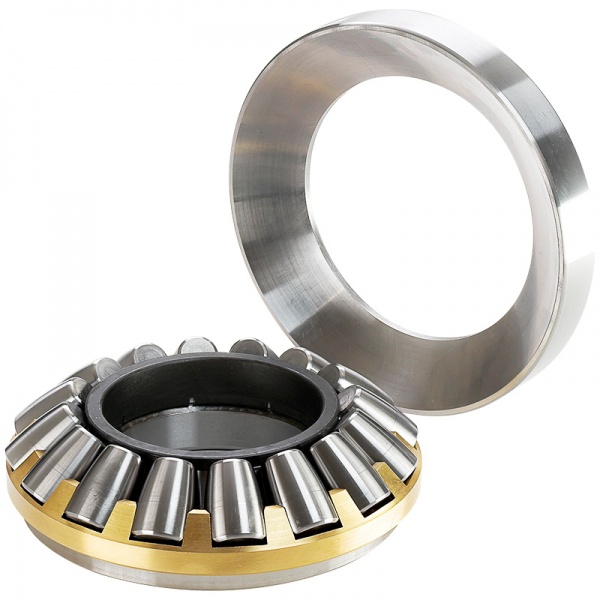

Łożyska baryłkowe wzdłużne
Zostały zaprojektowane do przenoszenia bardzo dużych obciążeń w kierunku osiowym. Stosunkowo dobrze przenoszą także obciążenia złożone1 w jednym kierunku, lecz w tym wypadku obciążenia promieniowe nie powinny stanowić więcej niż około 55% obciążeń osiowych.
Specyficzna konstrukcja czyni je także niewrażliwymi na błędy współosiowości kątowej wału względem oprawy, wynikające z niedokładności montażowych czy ugięć wału.
Dużo niesymetrycznych baryłek wraz ze stalowym lub mosiężnym (w zależności od rozmiaru łożyska) koszykiem jest osadzonych na stałe na pierścieniu wewnętrznym, a pierścień zewnętrzny łożyska jest rozłączny.
Podstawowy zakres produkcyjny zawiera serie: 292, 293, 294.
Przykładowe oznaczenie: 29336 E NKE
1 Jednocześnie działające obciążenia promieniowe i obciążenia osiowe
ODMIANY KONSTRUKCYJNE
KOSZYK STALOWY
Przydatność ze względu na:
| Obciążenia promieniowe | brak |
| Obciążenia osiowe | doskonała /w jednym kierunku/ |
| Obciążenia złożone | dostateczna /w jednym kierunku/ |
| Wysokie prędkości obrotowe | niska przydatność |
| Niskie tarcie | dostateczna |
| Wysoką sztywność | dobra |
| Cichobieżność | niska przydatność |
| Kompensację niewspółosiowości | doskonała |
PORÓWNANIE WYBRANYCH OZNACZEŃ
| NKE | SKF | FAG/INA | NSK | |
|---|---|---|---|---|
| ZOPTYMALIZOWANA KONSTRUKCJA WEWNĘTRZNA | E | E1 | E | E |
Aby uzyskać szczegółowe informacje, pobierz katalog łożysk NKE lub skontaktuj się z naszymi handlowcami.
|
