Tuleje

Są akcesoriami, umożliwiającymi zamocowanie łożysk z otworem stożkowym na cylindrycznych czopach wałów. Takie rozwiązanie często ułatwia montaż i demontaż łożyska, a także często pozwala na uproszczenie konstrukcji łożyskowania. Tuleje pozwalają ponadto na osadzenie łożysk na wałach o niższej dokładności wykonania, nie spełniającej wymagań bezpośredniego osadzenia łożyska.

Produkowane są w dwóch odmianach. Większe rozmiary obu odmian mogą być opcjonalnie wyposażone w kanały i otwory do wtrysku olejowego, znacząco ułatwiającego demontaż łożyska.

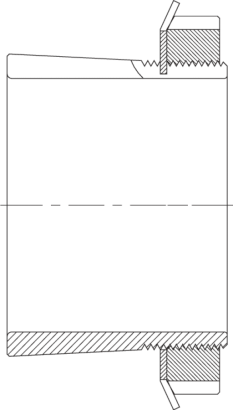

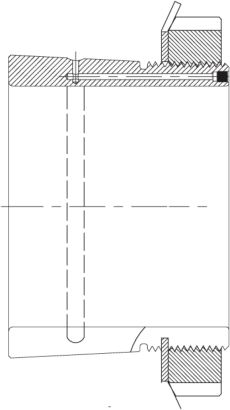

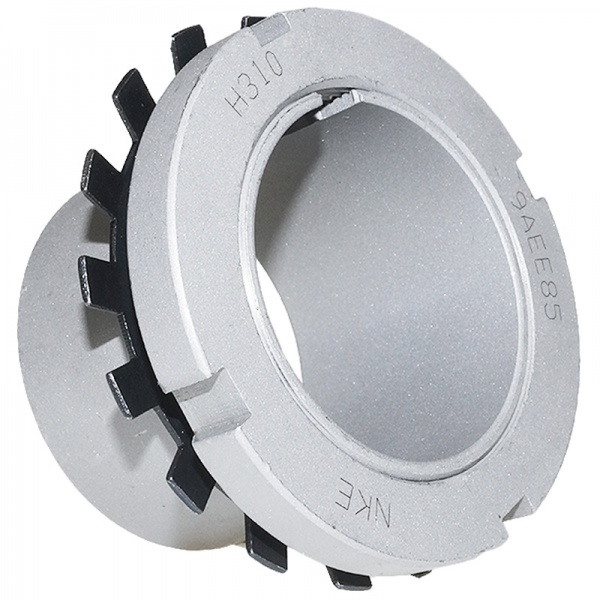

Tuleje wciągane – oznaczane przedrostkiem H (w wersji podstawowej) lub OH (w wersji przygotowanej do metody wtrysku olejowego), to najczęściej stosowany wariant. Dostarczane są w komplecie z nakrętką łożyskową i elementem zabezpieczającym w postaci podkładki zabezpieczającej – dla mniejszych tulei lub w postaci nakrętki z blaszką kształtową – dla większych.

Mogą być stosowane zarówno na wale gładkim, jak i stopniowanym. Ustalenie łożyska odbywa się przez dokręcanie nakrętki, co powoduje jego przemieszczenie osiowe w kierunku szerszej części tulei, a także zaciskanie tulei na wale (tuleje rozcięte są wzdłuż własnej osi).

Zbieżność stożka tulei wciąganych wynosi 1:12¹.

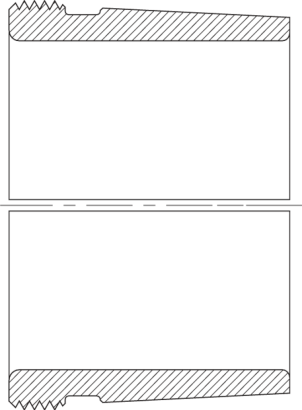

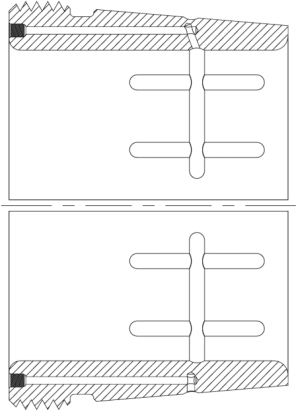

Tuleje wciskane – oznaczane przedrostkami AH, AHX (w wersji podstawowej) lub AOH (w wersji przygotowanej do metody wtrysku olejowego), mogą być stosowane wyłącznie na wale stopniowanym.

Pierścień wewnętrzny opiera się o odsadzenie lub inny element ustalający, natomiast tuleja wciskana jest pod powierzchnię pierścienia z drugiej jego strony, zaciskając się jednocześnie na wale (tuleje rozcięte są wzdłuż własnej osi). Odpowiednie dociśnięcie tulei wymaga użycia znacznej siły, dlatego do tego procesu często stosowane są odpowiednie nakrętki hydrauliczne.

Wymagają zabezpieczenia na wale płytą dociskową lub nakrętką – te elementy nie są dostarczane w zestawie tuleją.

Zbieżność tulei wciskanych w zależności od serii może wynosić 1:12¹ lub 1:30².

¹ dla łożysk z przyrostkiem K.
² dla łożysk z przyrostkiem K30.

Aby uzyskać szczegółowe informacje, pobierz katalog łożysk NKE lub skontaktuj się z naszym działem handlowym.
